Pedagogía de las herramientas de Geointeractiva
Por qué Geointeractiva
Geointeractiva es una aplicación pensada para un aprendizaje interactivo y alejado de un modelo curricular memorístico. Las herramientas permiten un uso adaptativo de los elementos de trabajo disponibles bajo el criterio del propio usuario.
Es una herramienta digital que promueve la creatividad en el ámbito de la geografía y la cartografía, así como en otras disciplinas, ofreciendo una interacción crítica y creativa; Geointeractiva es un entorno online de trabajo donde la creatividad y el juicio crítico permiten una complicidad activa entre los usuarios, la información y los soportes gráficos.
La app cuenta con una base de datos enriquecida y actualizada con más de 70.000 topónimos, datos estadísticos, gráficas y contenido multimedia.
Aunque la aplicación ha sido creada para el uso pedagógico y todos los elementos que la componen han sido pensados para facilitar tanto el aprendizaje del alumno como la impartición de las materias, el usuario puede configurar y editar los datos y plasmarlos en un mapa que podrá ser guardado y compartido con otros usuarios o utilizado para una presentación escolar, académica o de interés profesional.
Como soporte digital y gráfico, es un recurso educativo de geografía interactiva que no se limita a esta materia sino que permite un uso transversal de sus contenidos y que abarca diferentes y numerosas áreas del conocimiento humano.
El diseño de la cartografía está pensado desde un uso educativo y no en un sentido estrictamente técnico. De esta forma, tanto los menús de la aplicación como los elementos propios de cada mapa se han diseñado de un modo atractivo para que el estudiante aprenda de una manera intuitiva la cartografía de cualquier región del mundo.
Geointeractiva es una aplicación hecha a medida para cualquier persona con un interés en un entorno de mapas interactivos. Estamos añadiendo continuamente herramientas y funciones para seguir mejorando la experiencia del usuario.
Mapas a tu medida
Crea, edita y comparte tus mapas
La aplicación dispone de un menú de herramientas para configurar y editar los mapas alojados en ella; puedes dibujar líneas y polígonos, situar marcadores (enclaves geolocalizados) o insertar tus imágenes y estilos para transformar el mapa y personalizarlo a tu gusto.
Los mapas creados por Geointeractiva se visualizan mediante una estructura de capas en que cada elemento físico o político puede ser activado o desactivado en función de la interacción que el usuario requiera. Puedes elaborar un mapa y combinar la información deseada usando las capas y subcapas que permiten mostrar u ocultar cualquier área del mapa.
Además de los mapas vectoriales creados por el equipo de Geointeractiva, la app permite importar mapas e interactuar con datos cartográficos de código abierto (Open Maps, Stamen, NASA, etc.).
Importa tus propios datos para generar representaciones gráficas cualitativas (mapas temáticos) o cuantitativas (mapas estadísticos), proyecta rutas a tus lugares de la Tierra favoritos o recrea una presentación multimedia de tus viajes realizados. También es posible importar archivos georreferenciados en diferentes formatos (CSV / KML / GPX).

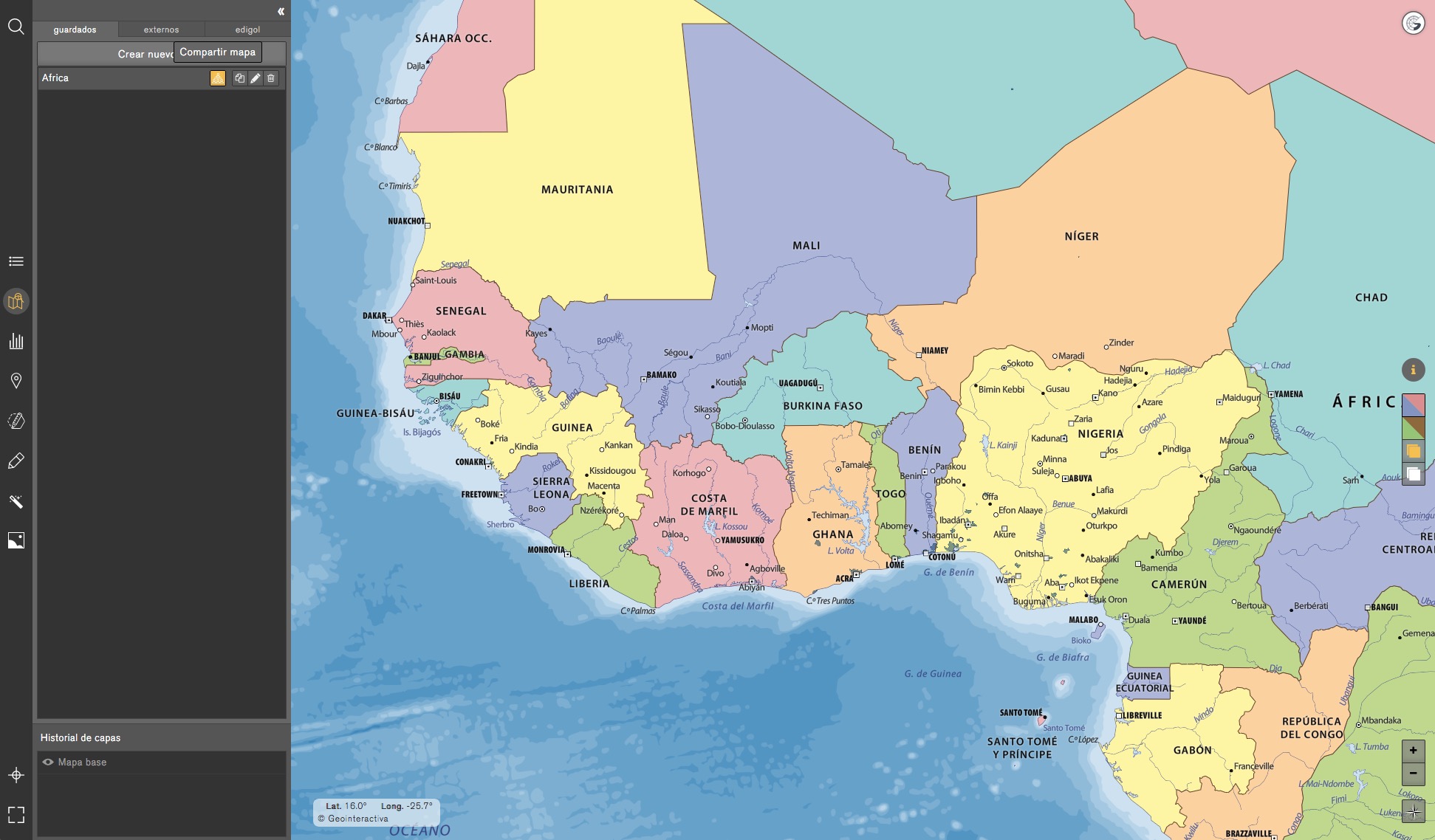

Guarda la sesión cuando quieras y compártela o continúa desde el último punto en el que la dejaste; el software permite que los mapas que el usuario realice sean exportados en JPG o PDF y compartidos con otros usuarios de Geointeractiva.
Una herramienta educativa
Crea, usa y comparte tus mapas en entornos académicos y domésticos
Las distintas funciones de Geointeractiva potencian la usabilidad del mapa respecto al mapa convencional y mejoran la experiencia profesor-alumno, siendo adaptable a un espacio de intranet y diseñado con tecnología WebGL que destaca por su versatilidad de uso, su manejo sencillo y por las funcionalidades que van más allá del ámbito estrictamente cartográfico.
- Los mapas de Geointeractiva permiten la edición y personalización de las zonas seleccionadas en base a las necesidades del usuario. Puedes crear un mapa temático indicando la membresía de los países a distintas organizaciones internacionales y situar referencias multimedia para que los otros usuarios interactúen con un mapa personalizado en función de las necesidades educativas o académicas. La aplicación también permite realizar múltiples mediciones sobre los mapas: El cálculo puede hacerse en kilómetros o en millas y el cambio de unidad de medida se puede configurar desde el mismo menú.
- Con compatibilidad con los principales sistemas operativos (PDI/Interactive Blackboard, MS Windows, Mac OS (iOS) y Android) y navegadores web (Google Chrome, Opera, Safari, Mozilla Firefox y Microsoft Edge), Geointeractiva es una aplicación web que se adapta a todo tipo de pantallas (pizarras digitales, smartphones/tablets, monitores 4K, etc.), sin embargo, la aplicación ha sido desarrollada y pensada desde su inicio para su uso desde ordenadores y tabletas y no se recomienda su utilización en pantallas de menor formato (como móviles) ya que no disponen del suficiente espacio para visualizar los mapas y menús de la aplicación.
- Posibilidad de imprimir los mapas tanto en el modo Captura de pantalla como en formatos tipo plantilla (mapa político, mapa físico) en concordancia con los modelos de mapa en papel para una impresión fácil. Puedes exportar e imprimir tus mapas y crear copias para trabajar sobre ellos.
Funcionalidades de la app
En este apartado se explican e ilustran con vídeos e imágenes, una a una las herramientas disponibles de la app Geointeractiva que, a excepción de la Leyenda, están situadas en el menú de la izquierda (Menú de Herramientas).

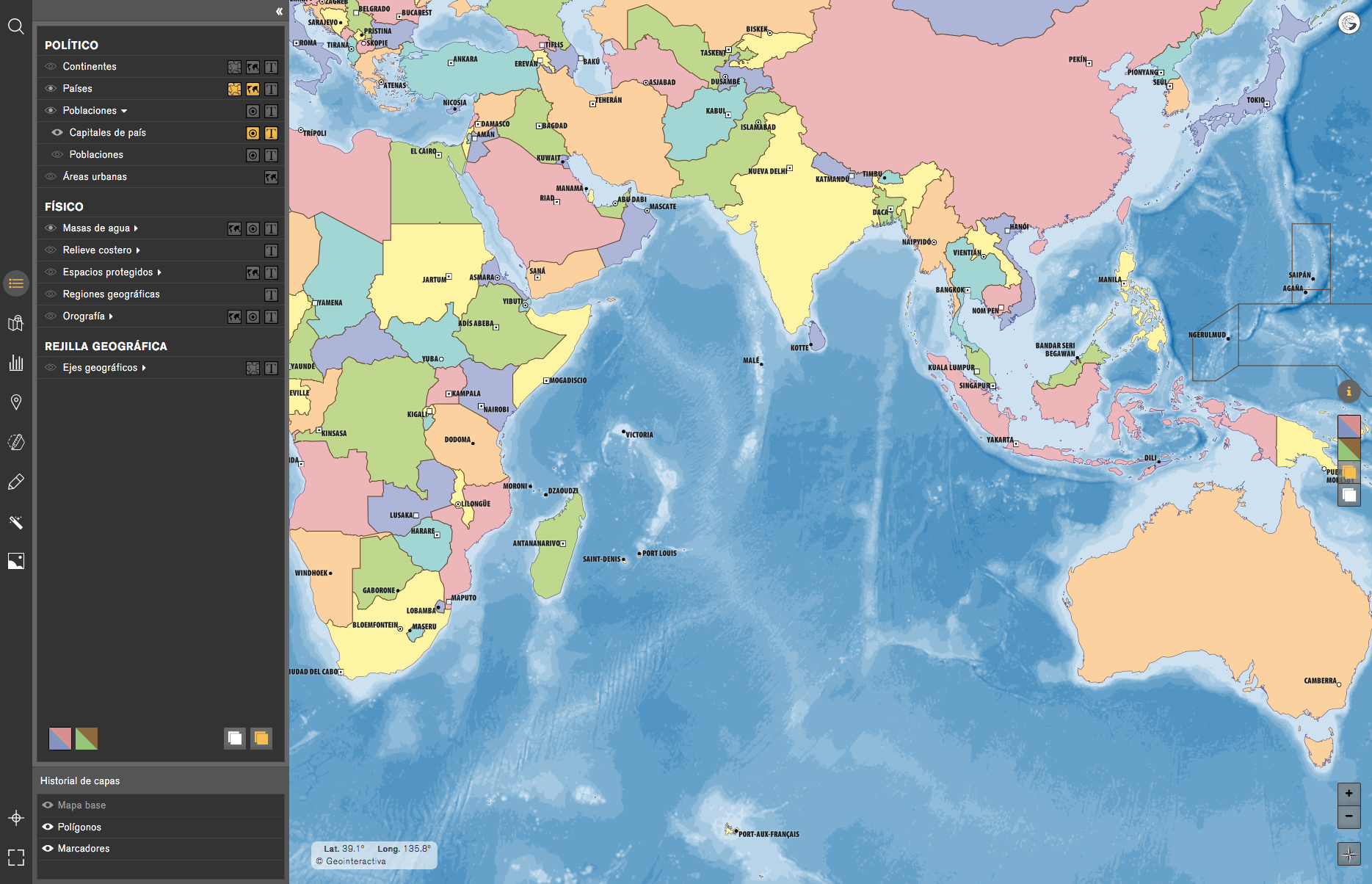

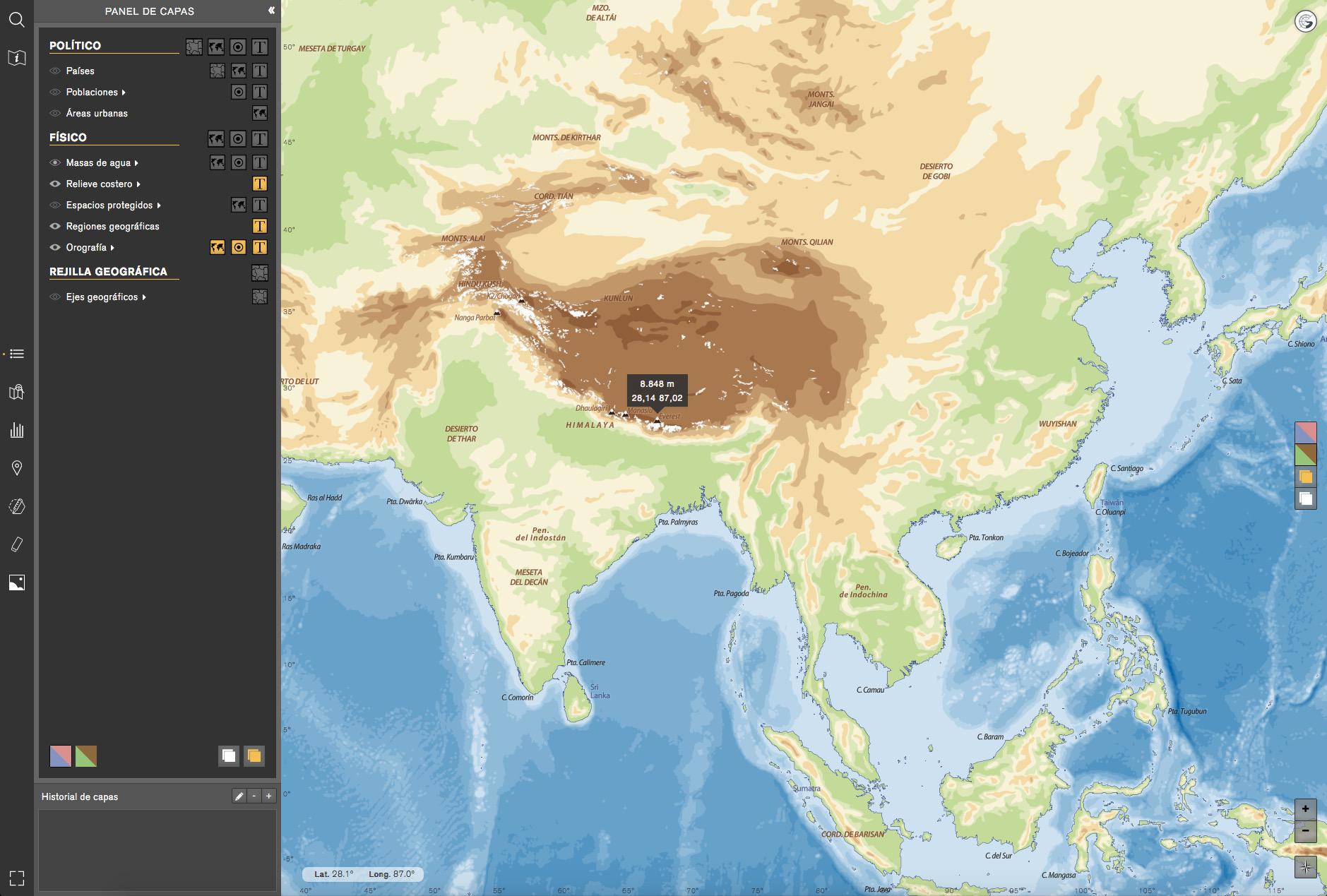

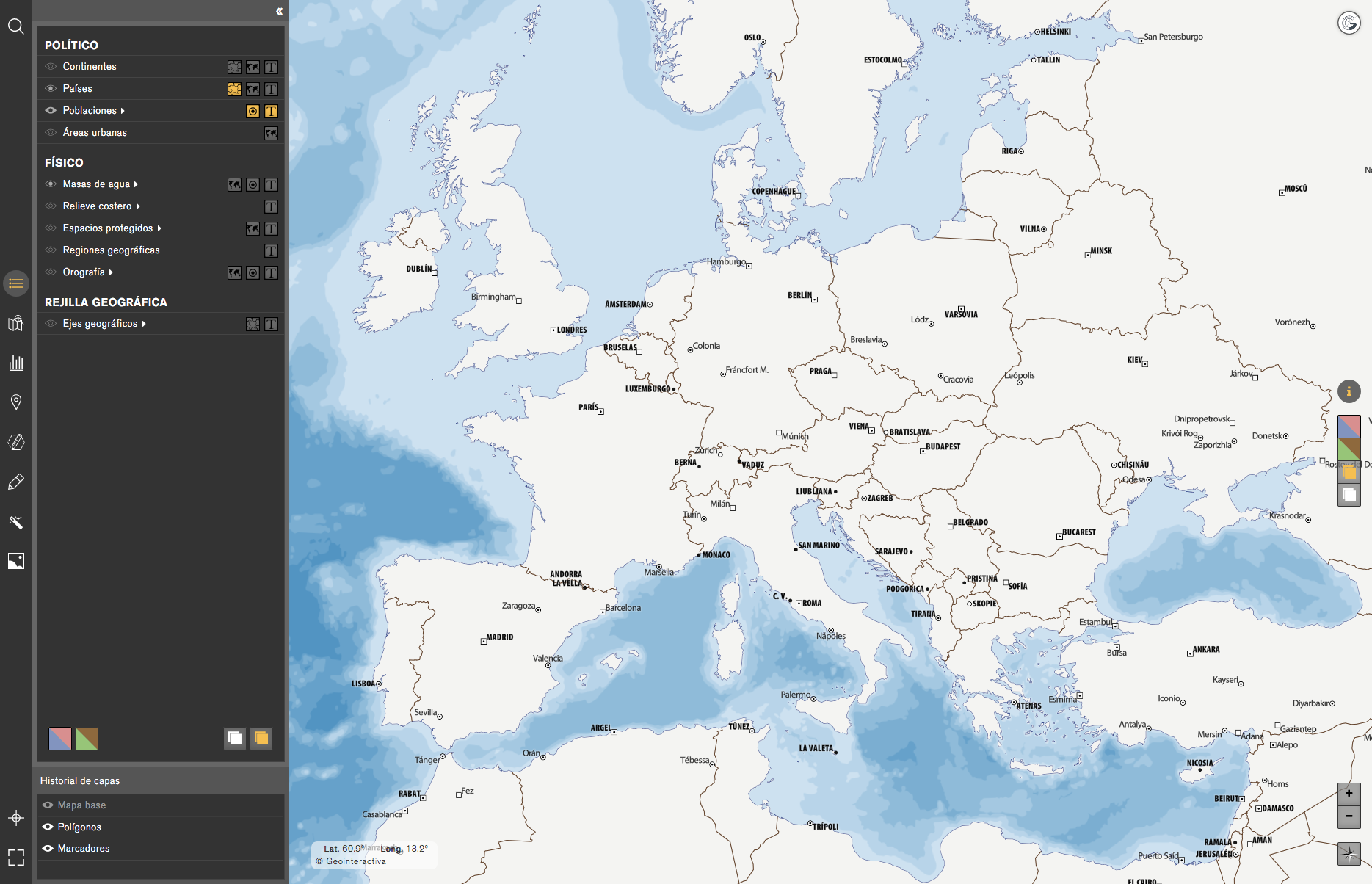

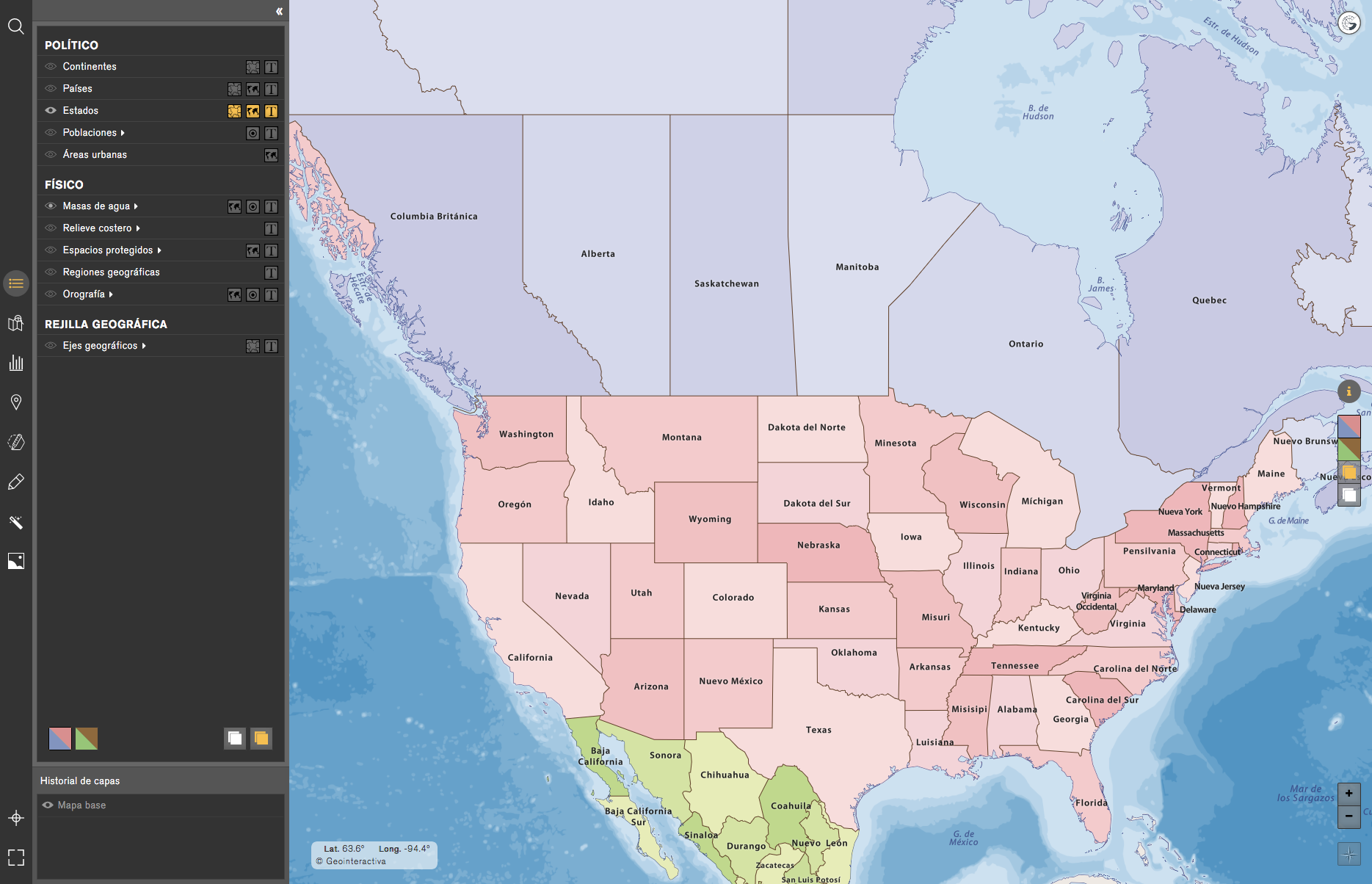

Menú de Capas

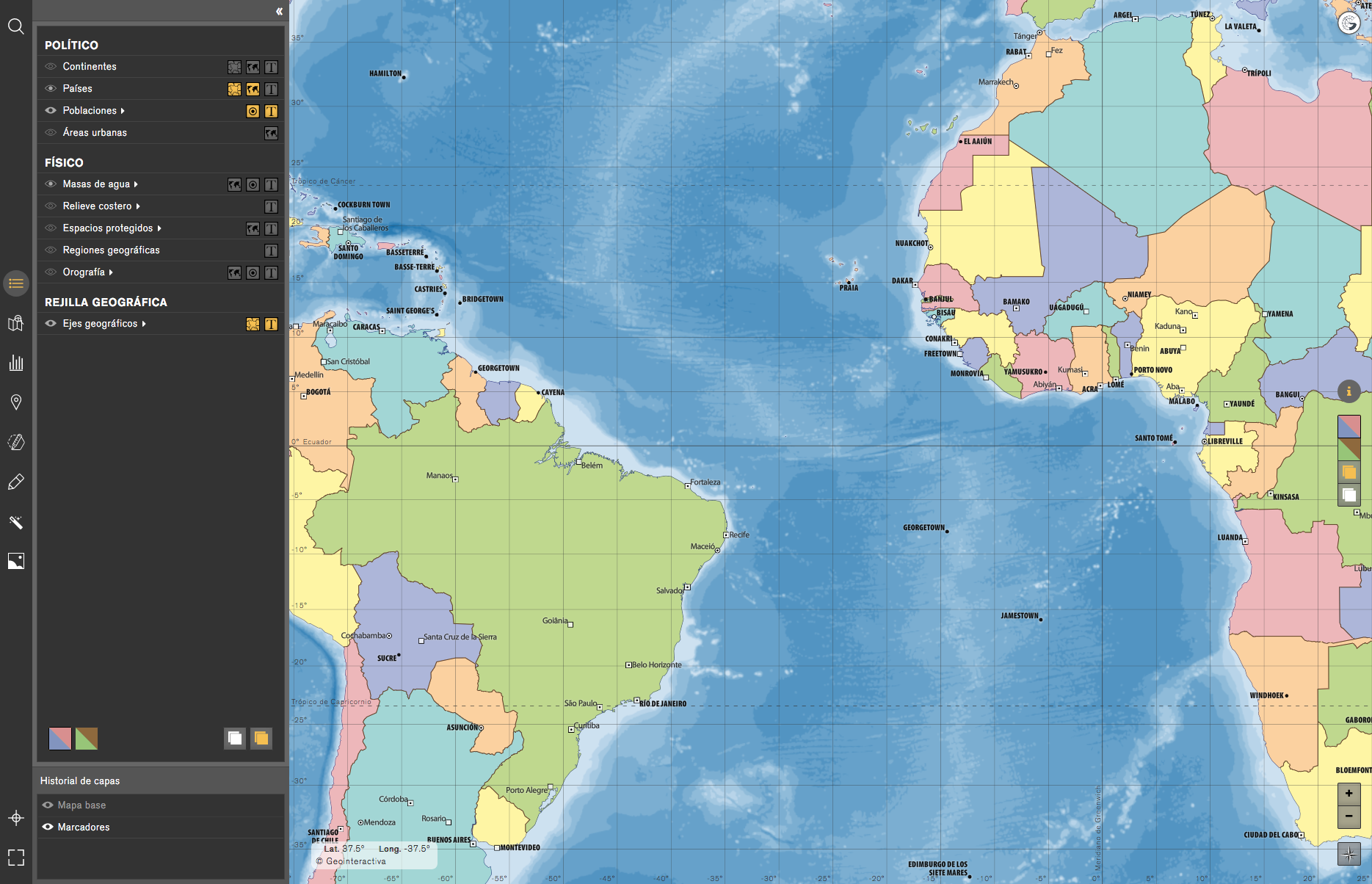

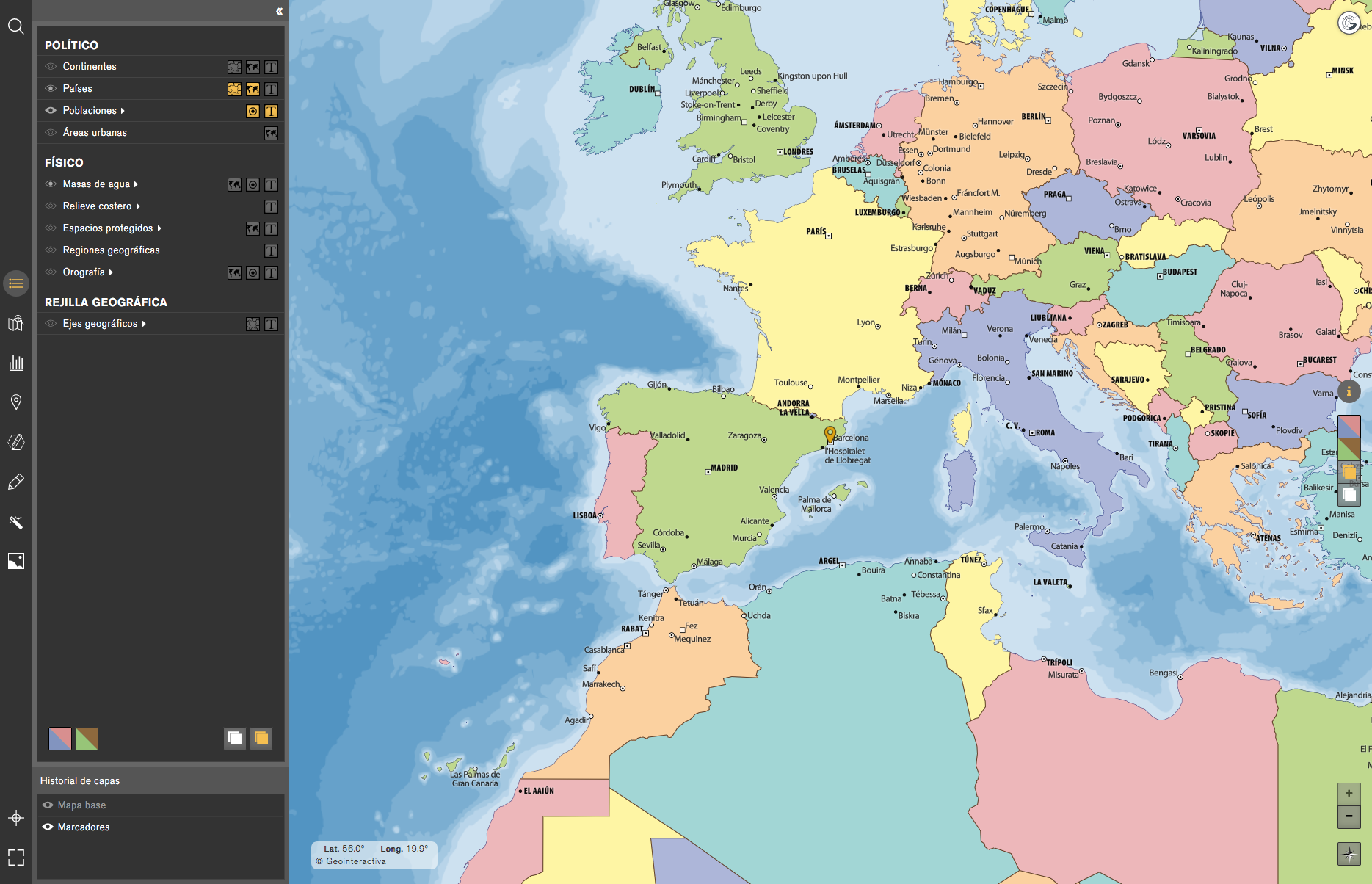

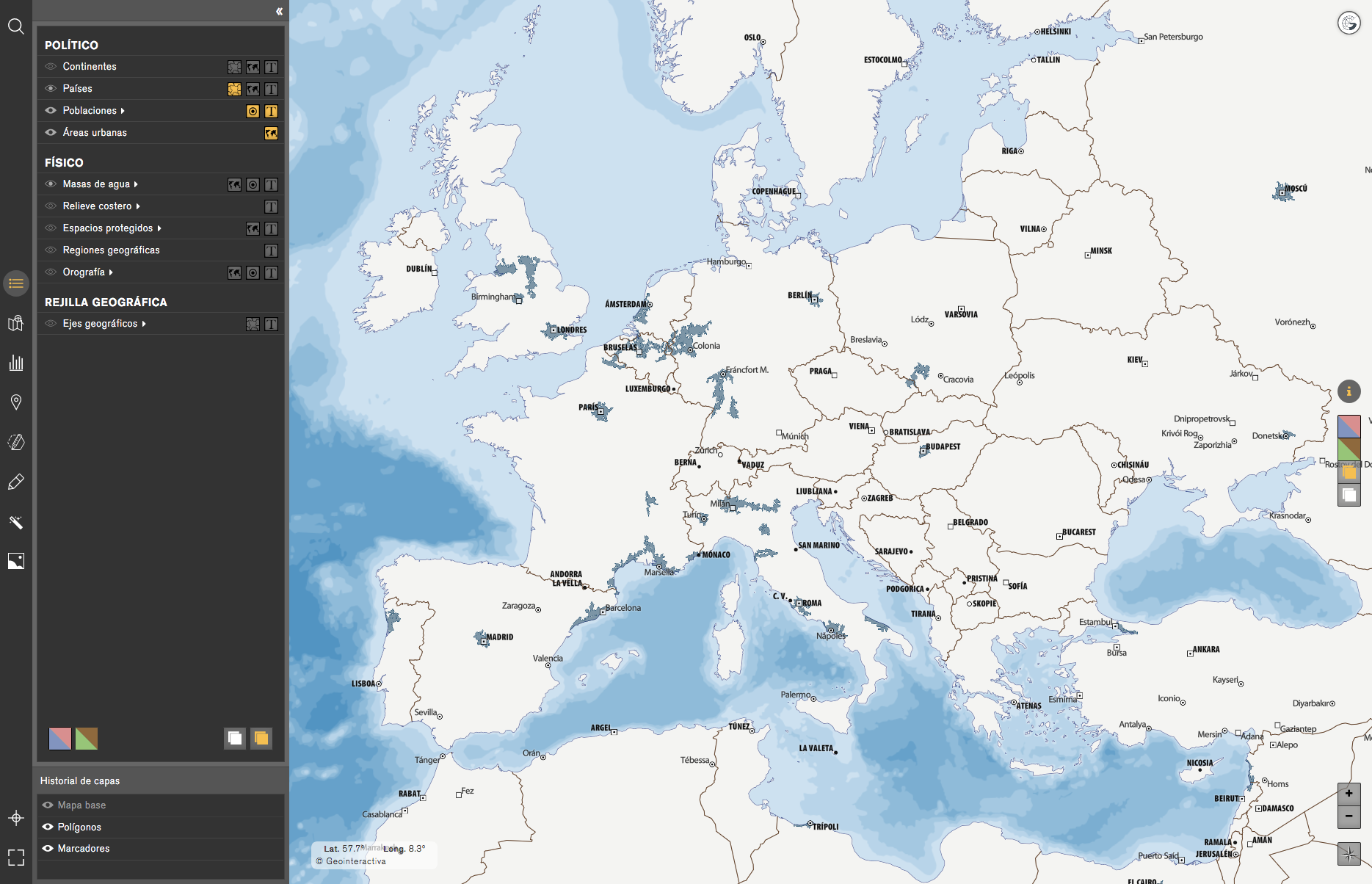

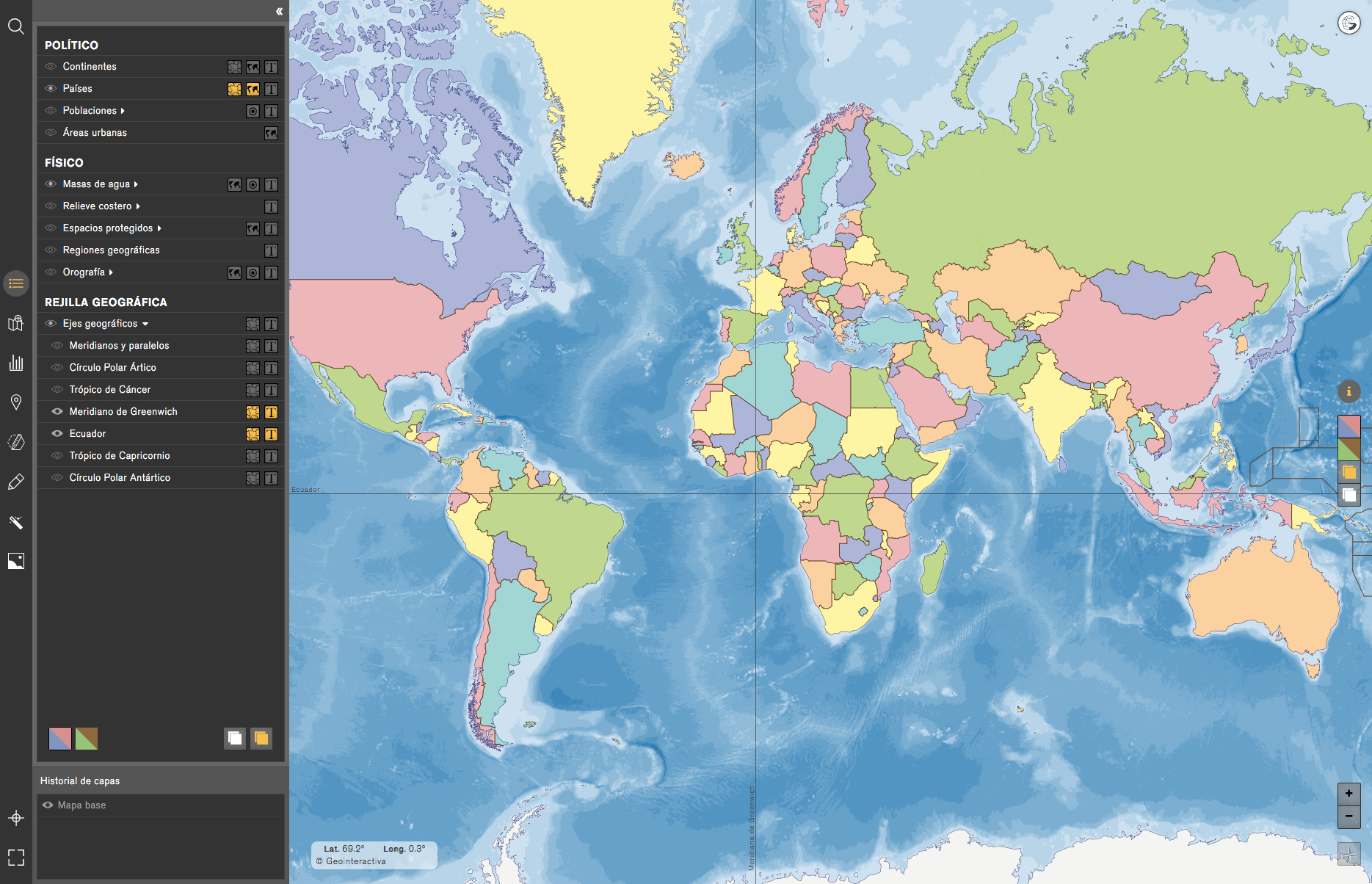

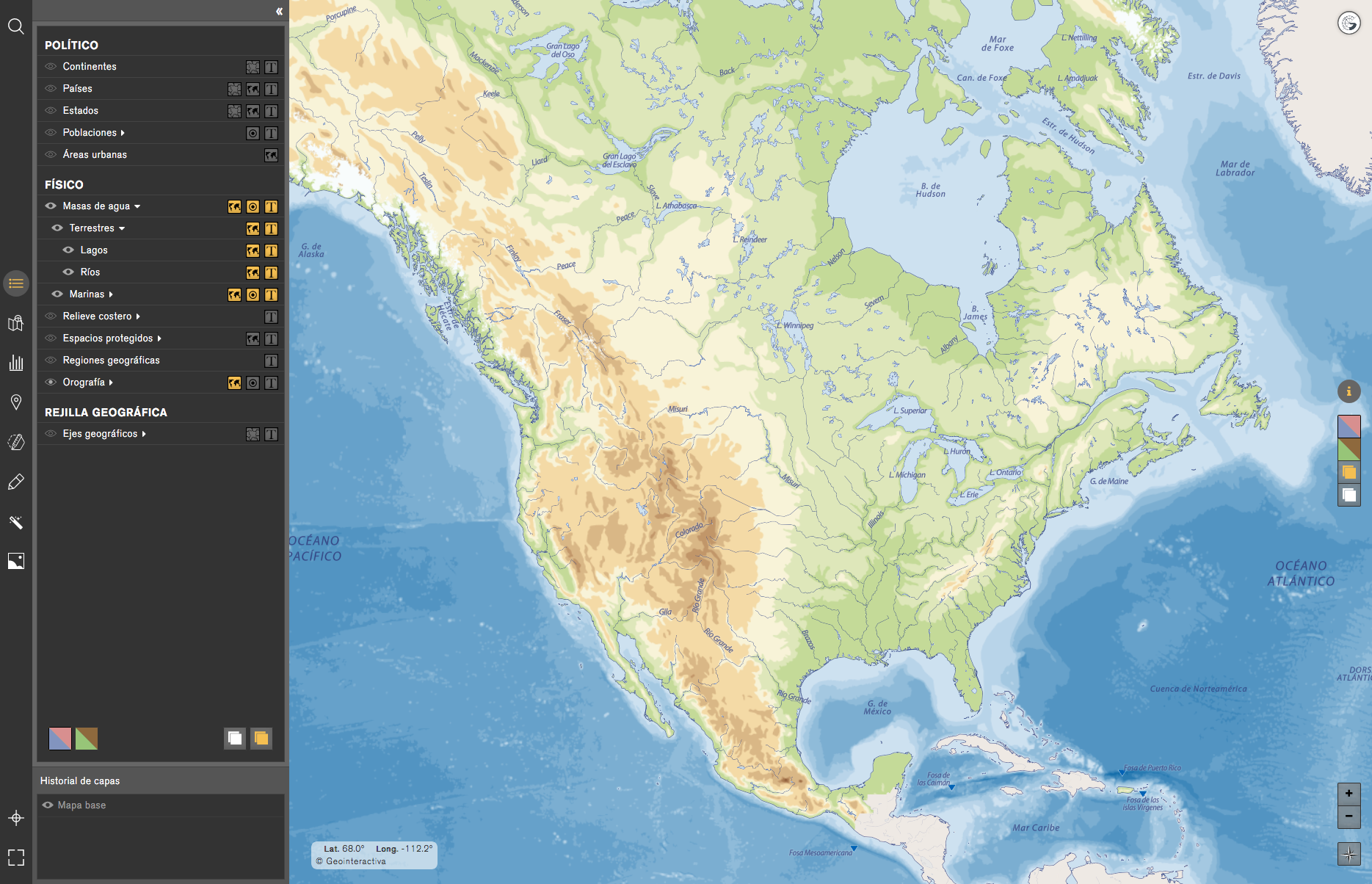

El Menú de Capas constituye el cuerpo de la cartografía original de Geointeractiva. Su estructura ha sido diseñada con el propósito didáctico de mejorar la comprensión acerca de cómo se construye un mapa con sus capas cartográficas. Este menú permite crear mapas con combinaciones únicas de capas.

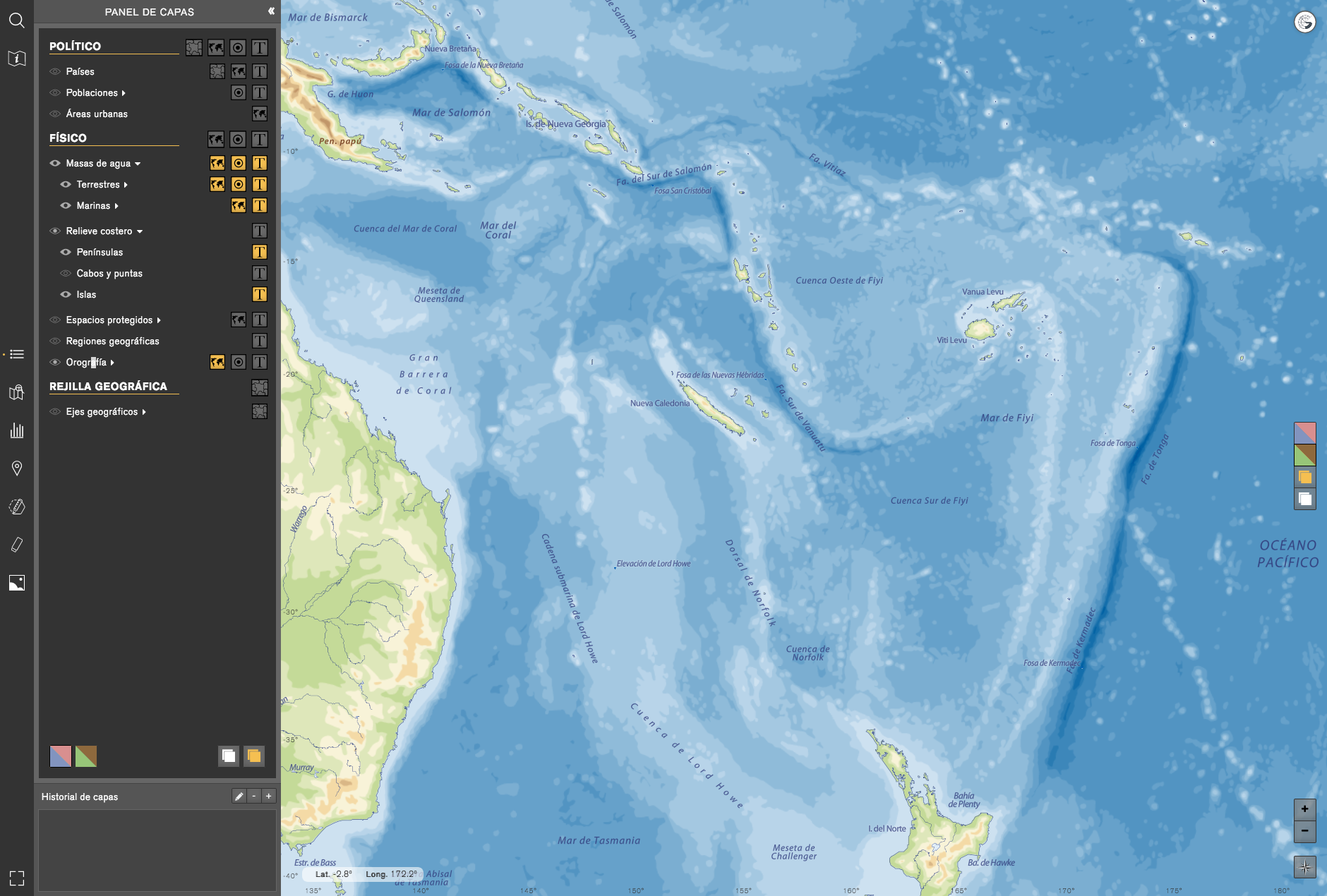

Los elementos cartográficos físicos y políticos del mapa se pueden combinar sobre la base de la necesidad. Cada elemento cartográfico (por ej. cabos y puntas / relieve costero) es distinguible de sus diversas partes cartográficas (color, punto, texto y línea). Las capas seleccionadas siempre se mostrarán accesibles desde su menú y se pueden combinar con otras capas externas y personalizadas por el usuario.
Predeterminadamente, al acceder a un mapa se cargará la versión política con su combinación específica de capas. Ahora bien, el usuario puede intuitiva y rápidamente modificar la combinación de capas y crear un mapa mudo físico, uno mudo político, una combinación de ambos, un mapa solamente con topónimos, otro con iconos, etc.
Botón ‘Inspector’
Permite mostrar y comparar entre sí la información asociada de vídeos, imágenes o textos de los marcadores creados mediante la herramienta Marcadores. Con su activación podemos acceder a una vista rápida de la información que contienen los marcadores del mapa destacando visualmente aquellos enclaves que tengan un contenido interactivo.
Multimedia

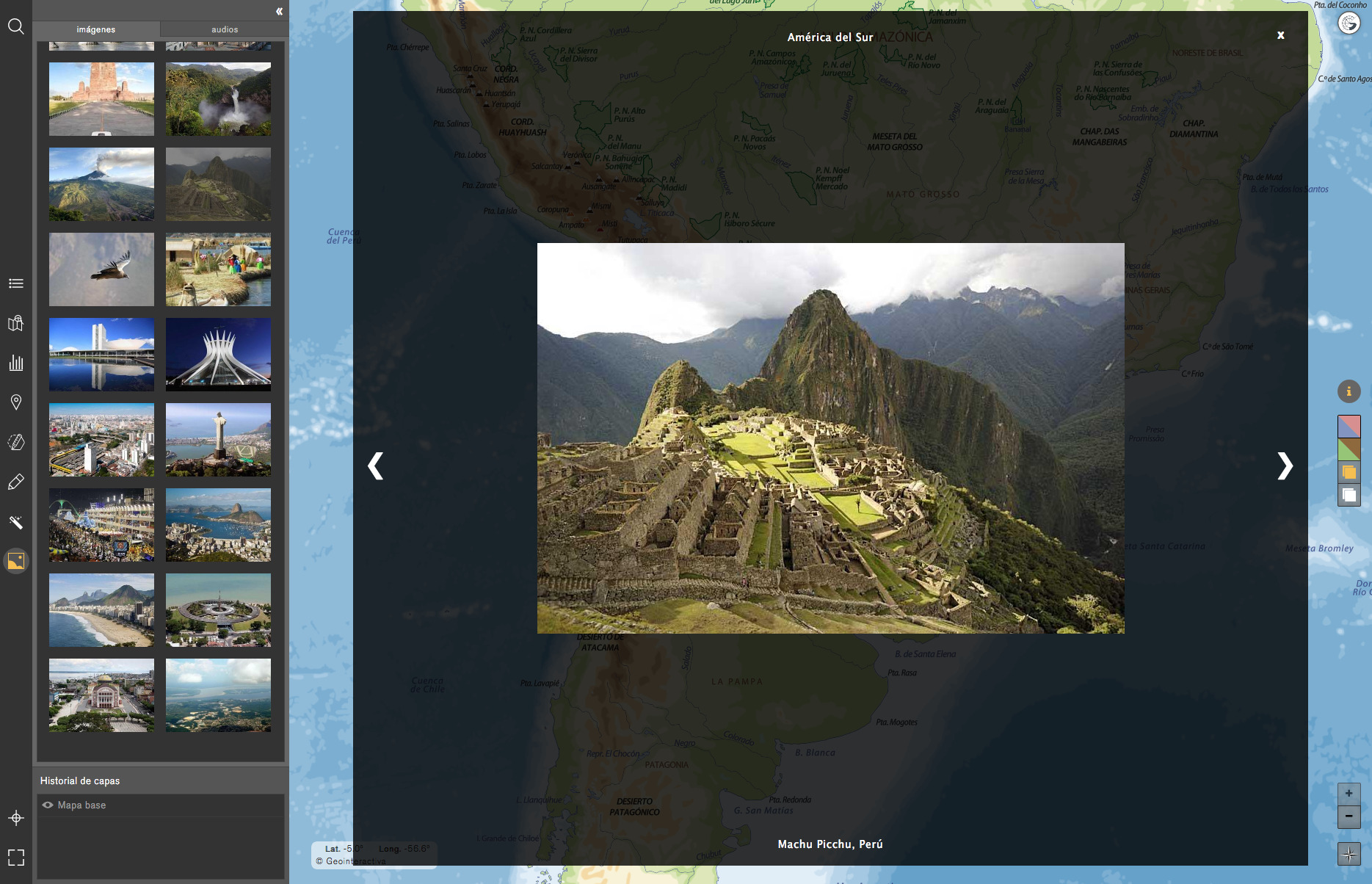

La herramienta Multimedia contiene imágenes ofrecidas predeterminadamente por Geointeractiva y permite al usuario importar las suyas e incorporar un título y una descripción para cada una de ellas. Las imágenes se pueden arrastrar directamente al mapa y su tamaño es editable. En este espacio también se alojan audios predeterminados, si bien por el momento el usuario no puede importar sus archivos en MP3.
Menú Mapas
En el Menú de Mapas se alojan todas las categorías de mapas de las que dispone el usuario, es decir, los mapas de Geointeractiva (tanto los mapas originales como los mapas creados, editados y guardados por el usuario), los mapas en archivos de imagen de Edigol Ediciones, y los mapas de código abierto.
El menú muestra diversos mapas de código abierto alojados predeterminadamente a modo de ejemplo. La cartografía de código abierto (cartografía open source) es un proyecto de cartografía colaborativa, libre y gratuita a nivel mundial. Son bases cartográficas que pueden ser compartidas y editadas por cualquier usuario, con información física y política de todo el mundo hasta llegar a un nivel de detalle de planimetría urbana (planos callejeros) en su escala más grande, utilizando los 22 niveles de zoom predefinidos para toda la Tierra.
Sobre las capas de los mapas de código abierto no se pueden superponer las capas cartográficas de los mapas de Geointeractiva, pero sí que se pueden usar las herramientas; por ejemplo, se pueden generar y aplicar marcadores, mediciones y polígonos así como adjuntar imágenes de Multimedia.
Leyenda
Situada en la parte inferior derecha del mapa, esta herramienta dinámica se adapta al contenido del mapa de manera que solamente muestra la información de las capas y otras herramientas (como los marcadores) que se están visualizando en ese momento en el mapa. Respecto a las capas físicas, la leyenda muestra la iconografía utilizada para las distintas tipologías de picos (pico montañoso, volcán activo, volcán inactivo, etc.) y otros elementos físicos (ríos, espacios protegidos, etc.). En cambio, activando las capas políticas (concretamente la capa de poblaciones), visualizamos los distintos rangos poblacionales que pueden filtrarse individualmente.

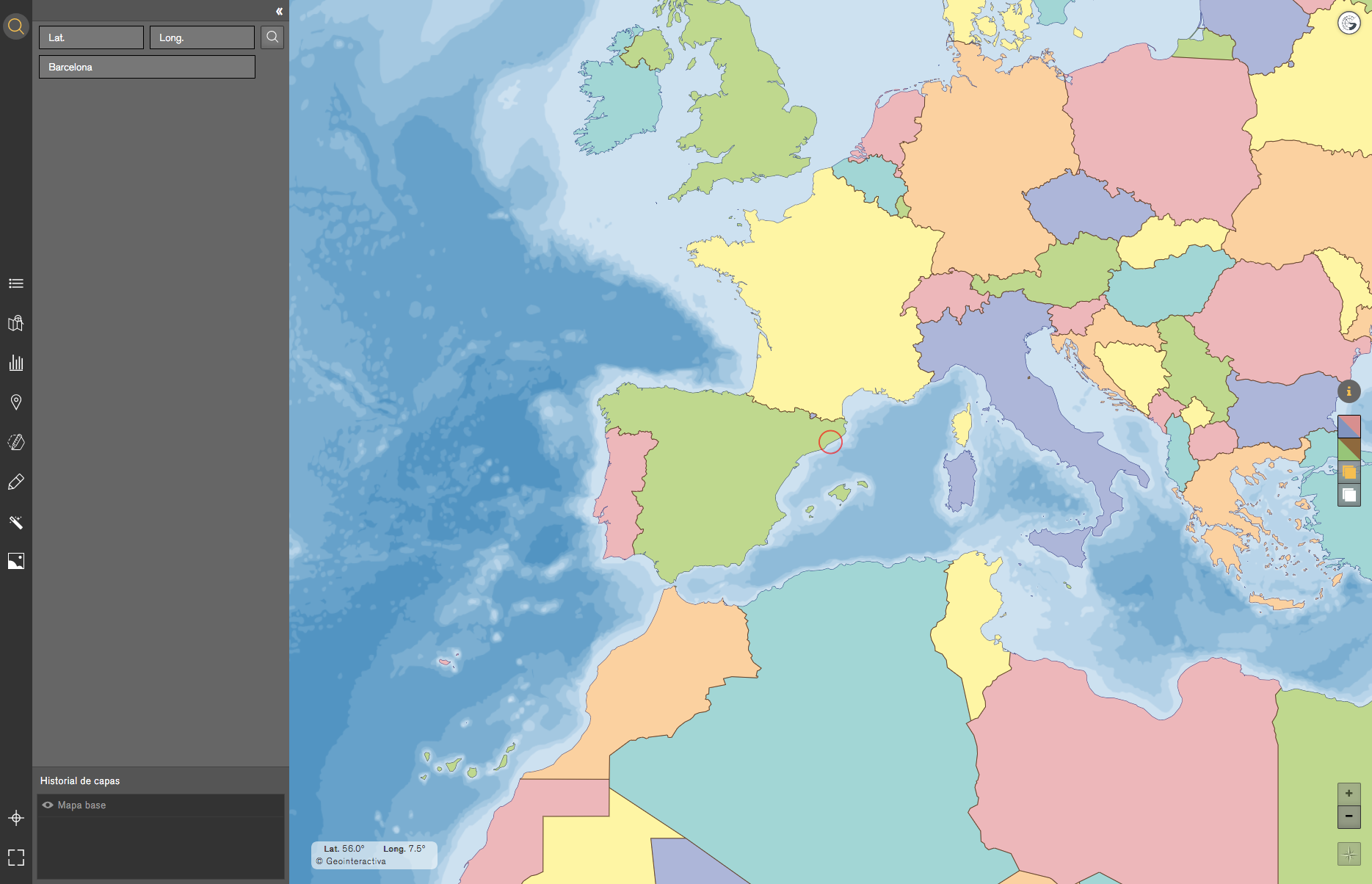

Buscador
El Buscador tiene dos opciones básicas. La primera permite buscar y mostrar en el mapa los topónimos de la base de datos, aunque no todos ellos, sino solamente los que están presentes en el mapa donde nos situamos. El buscador de coordenadas localiza y enfoca el encuadre en un punto del mapa al introducir las coordenadas geográficas de latitud y longitud.
Medición y Magnitud

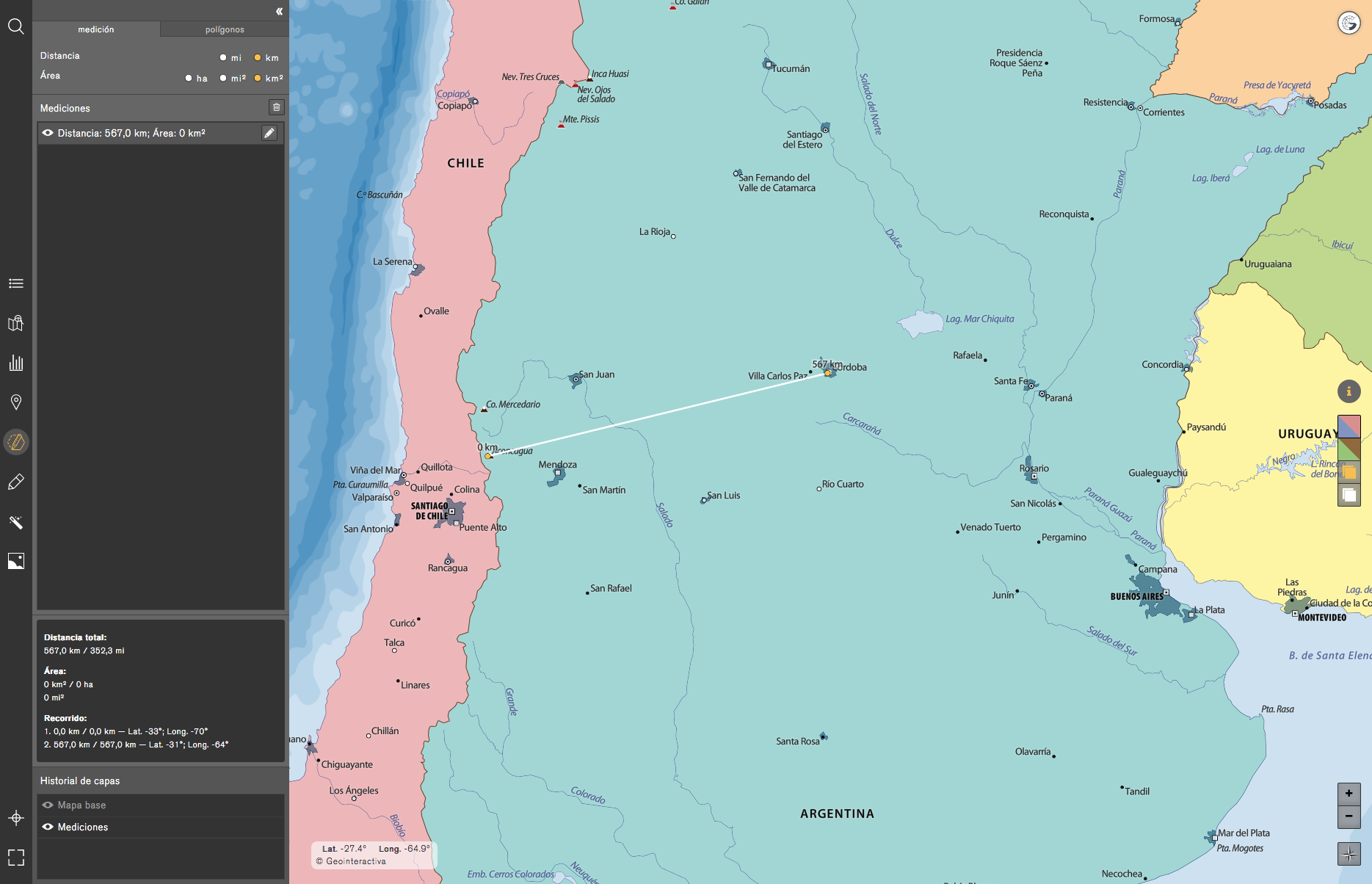

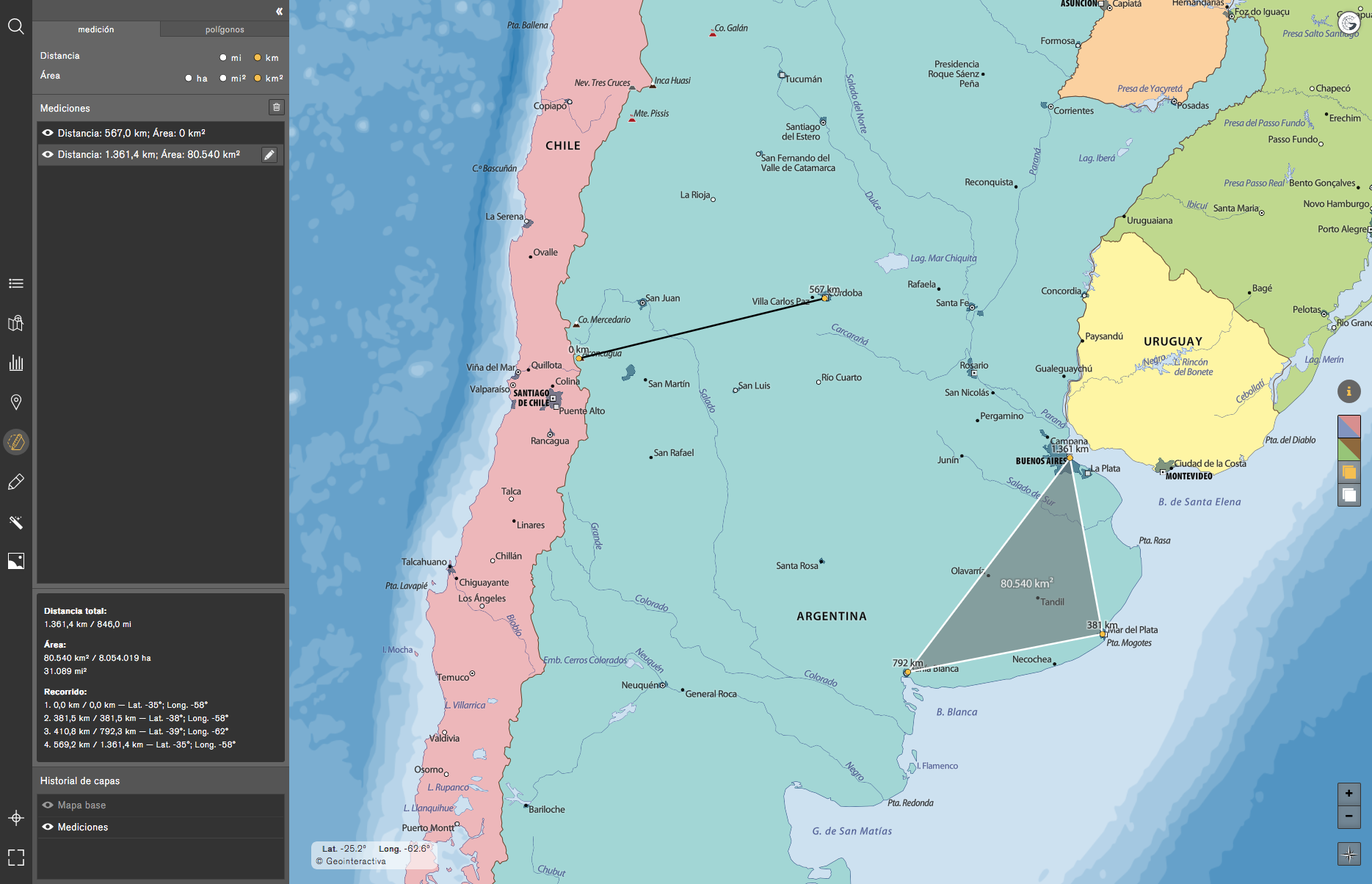

- Medición: permite medir longitudes en línea recta en kilómetros o millas estableciendo las etapas de un itinerario cada vez que hacemos un clic de ratón, y calcular áreas uniendo el punto inicial y el final de los segmentos dibujados con la posibilidad de guardar ambas mediciones como objetos de una capa interactiva. Puedes medir distancias entre poblaciones, fronteras, rutas, cursos de agua, o de cualquier recorrido en línea recta así como contornos y áreas de cualquier superficie y compararlos entre sí: continentes, países, regiones, departamentos, municipios, lagos, sistemas montañosos, etc.
- Polígonos: esta herramienta permite crear áreas poligonales mediante la unión de puntos. También, los polígonos generados actúan a modo de marcador, de manera que ofrecen las mismas posibilidades que dicha herramienta, es decir, incorporar contenido textual y multimedia.

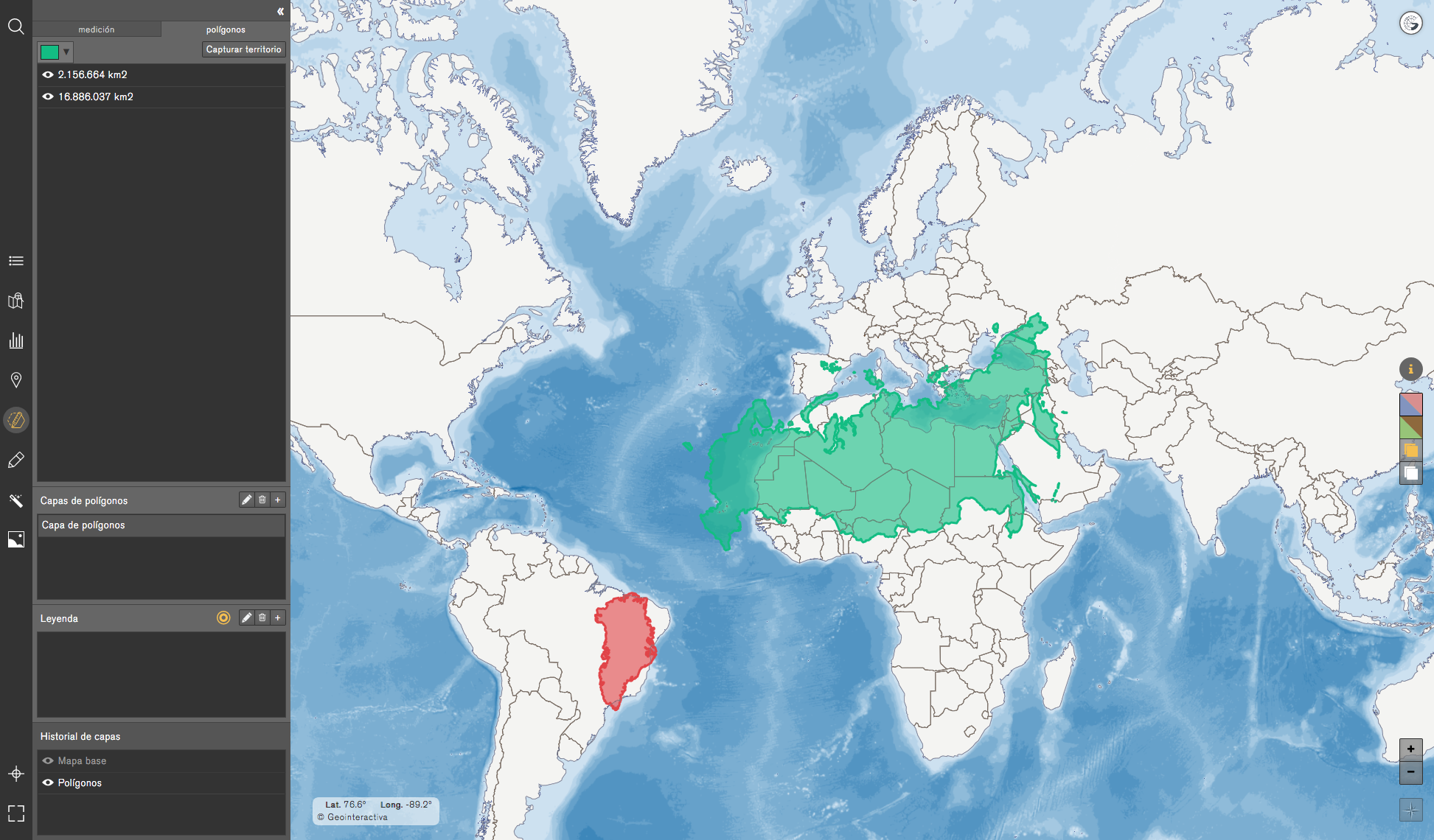

- Capturar territorio: con esta herramienta puedes comparar el área y la forma entre dos países de latitudes distantes entre sí. Al clicar encima de un país se genera un duplicado de su área cuyo tamaño varía a medida que lo arrastramos por el mapa en latitud. Observaremos una distorsión que se produce debido a la proyección Pseudomercator que usamos en los mapas de Geointeractiva. Por ejemplo, arrastrar Groenlandia a una zona ecuatorial reducirá considerablemente su tamaño y comprobaremos que su superficie real es equivalente a la de otros países ecuatoriales de tamaño aparente mucho más reducido.

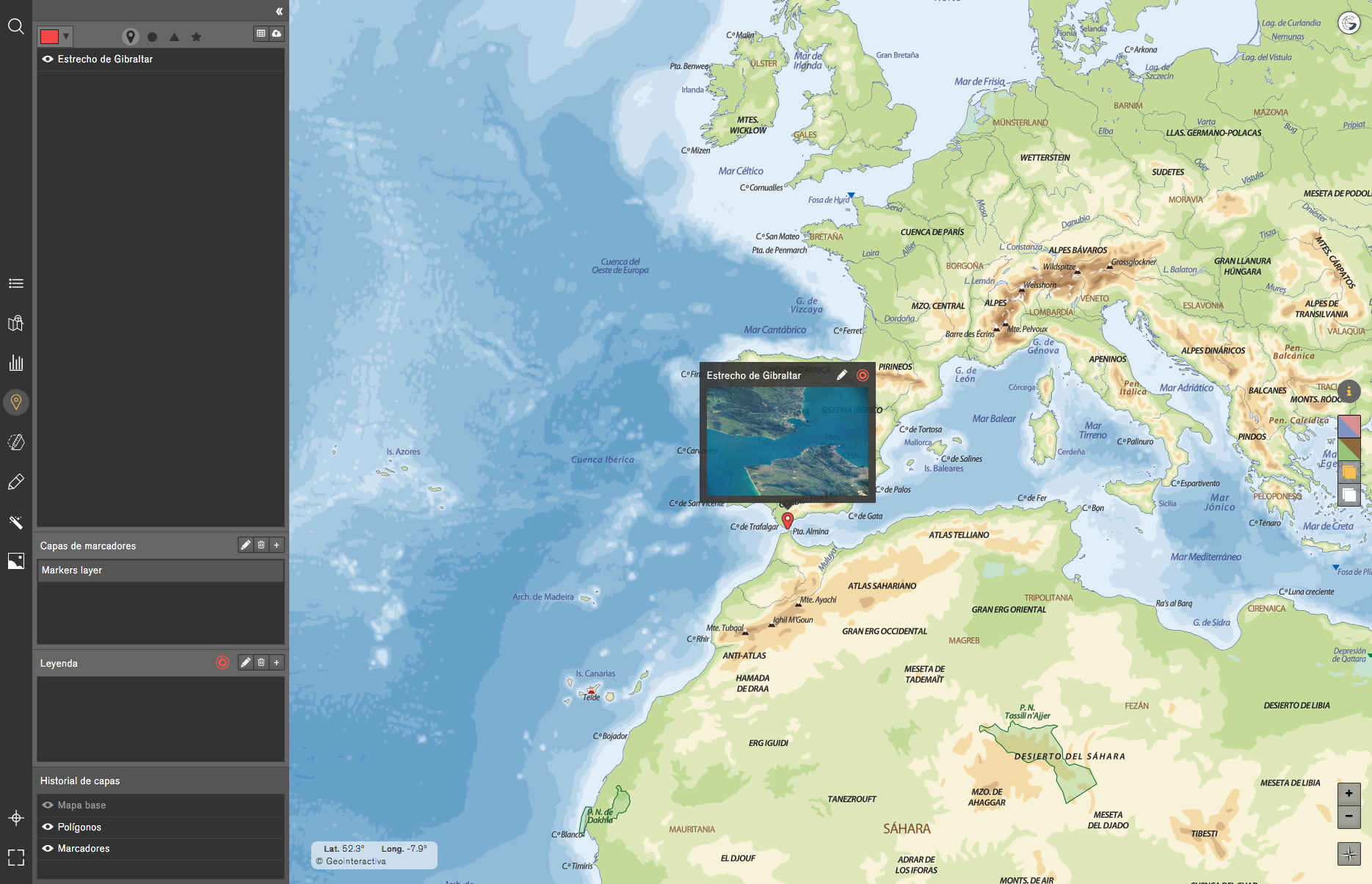

Marcadores

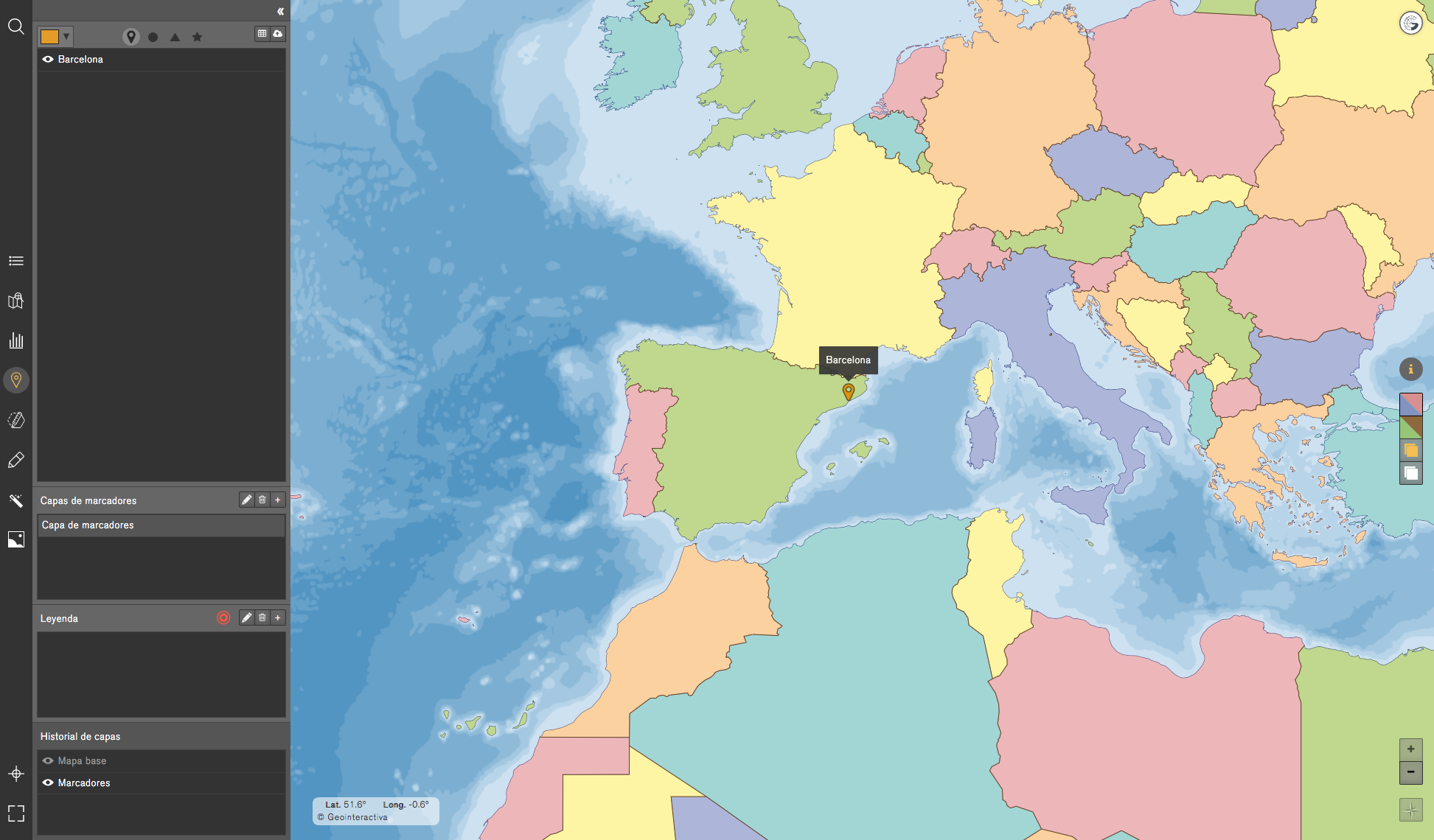

Los Marcadores son una herramienta que permite al usuario situar puntos georreferenciados en cualquier parte del mapa, y que pueden enriquecerse con contenido textual y multimedia (imágenes, vídeos, enlaces, etc.). Además, podemos crear categorías de marcadores que serán visibles en la leyenda, y que se distinguen en el mapa por el color y la forma del icono.
Hay tres formas de generar marcadores:
- Individualmente: con la herramienta seleccionada, al clicar sobre el mapa se va a generar un marcador.
- Mediante una tabla: en la parte superior de la herramienta hay la opción Importar marcadores, que abre una tabla con los campos de Latitud, Longitud, Título, Descripción y Leyenda. De esta manera, podemos rellenar la tabla con la cantidad de marcadores que deseemos o bien, podemos copiar información de una hoja de cálculo y pegarla en la tabla (los campos de latitud y longitud son imprescindibles para poder georreferenciar un punto, de manera que siempre hay que rellenarlos).
- Importar archivo: la última alternativa consiste en importar un archivo en formato CSV, KML o GPX, que se cargará al instante con toda la información que contenga. Partiendo de una hoja de cálculo, es tan simple como realizar cinco columnas con los campos anteriormente indicados (Latitud, Longitud, Título, Descripción y Leyenda), rellenar la información de cada uno de ellos para cada marcador y seleccionar la opción Guardar como, lo que nos permitirá guardar el archivo en formato CSV.

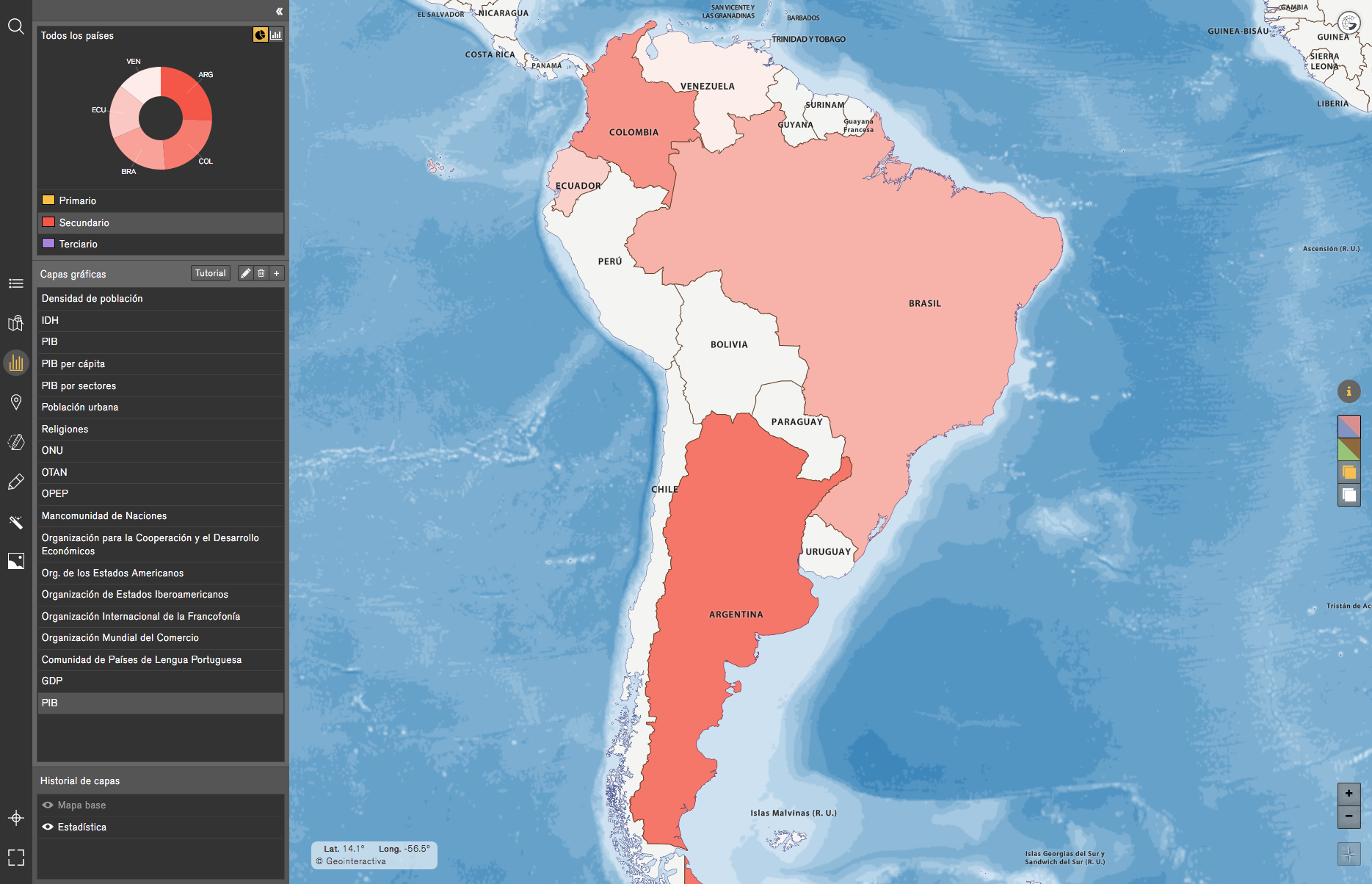

Mapas estadísticos y temáticos

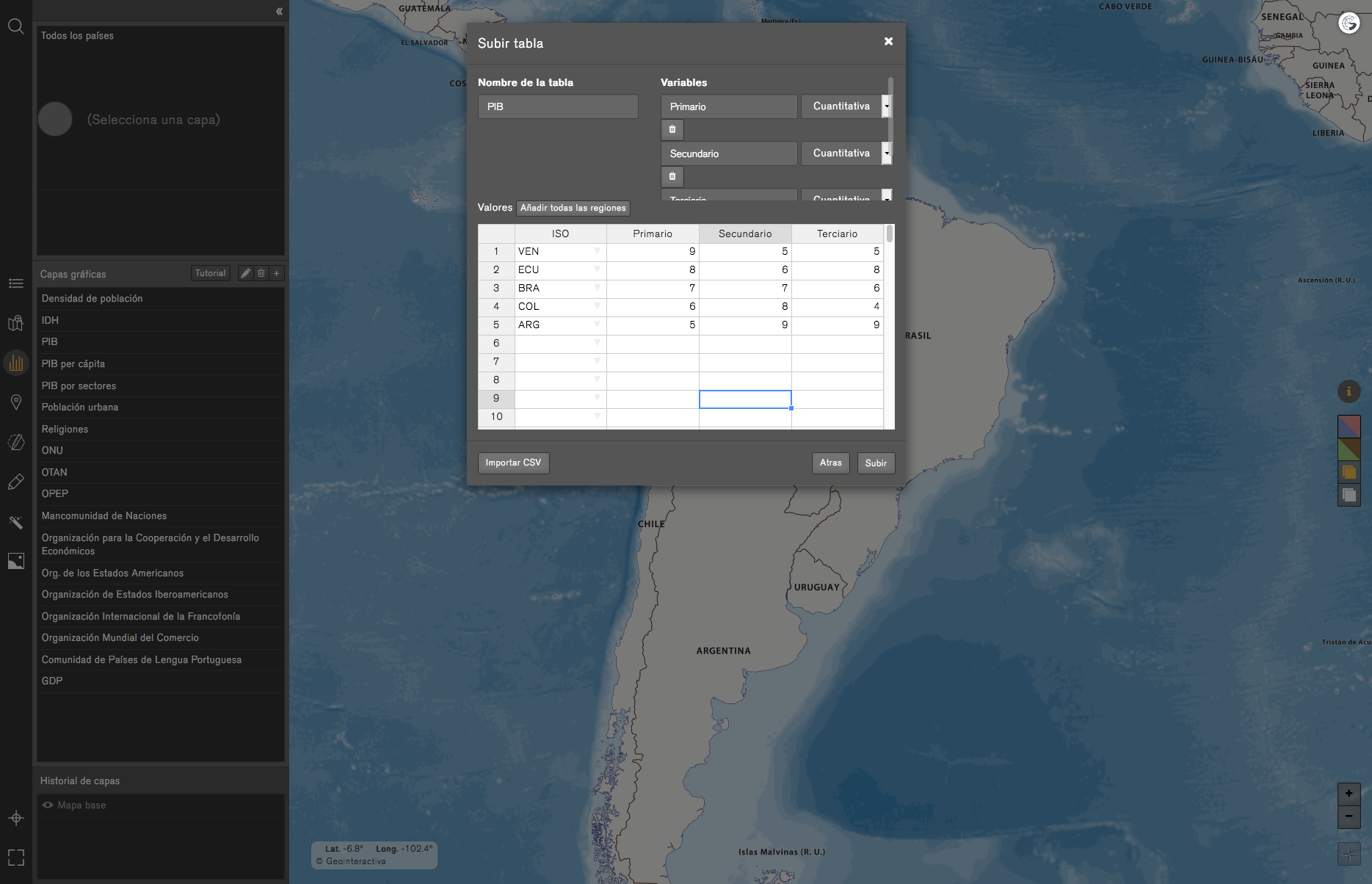

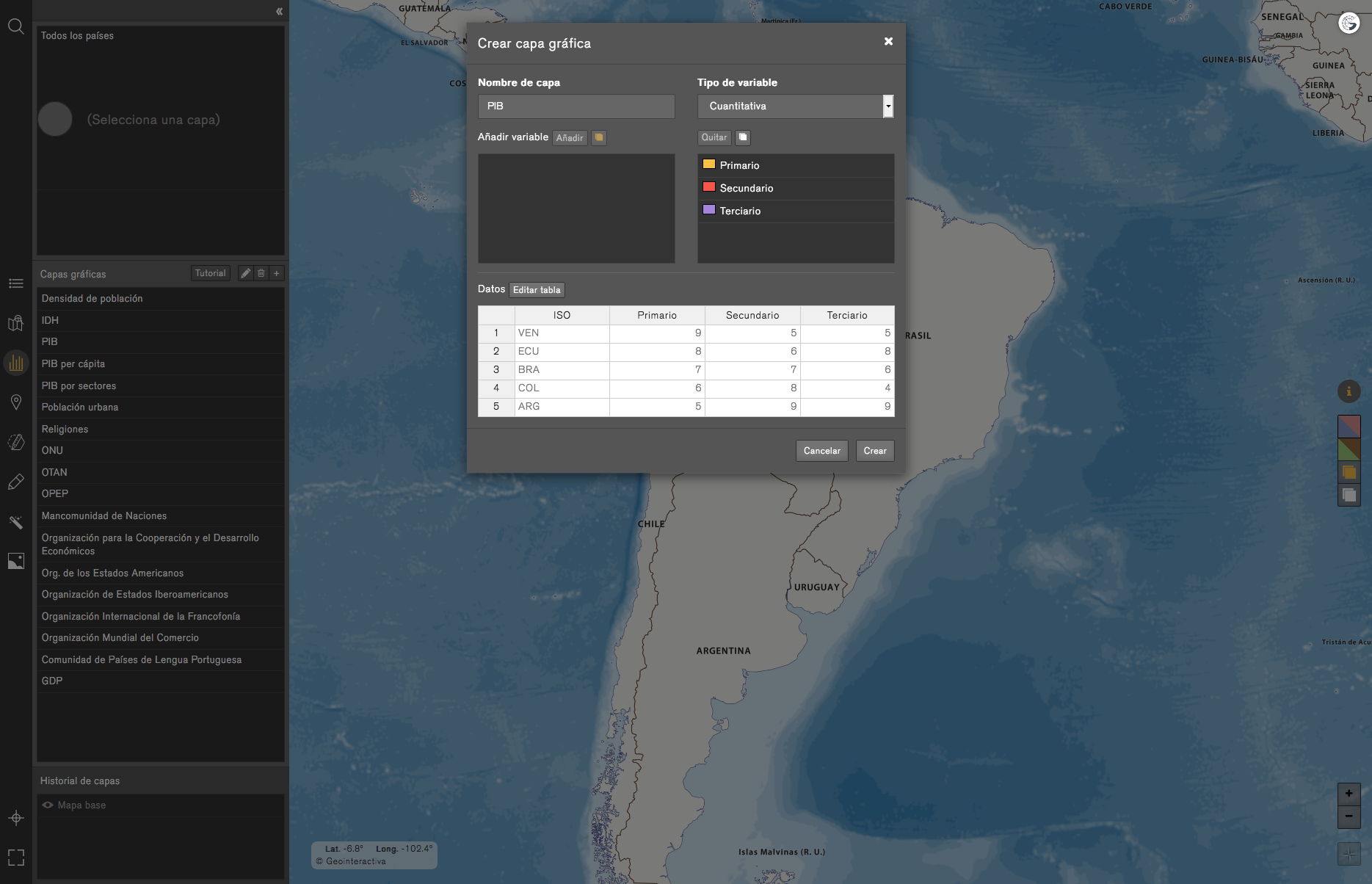

Esta herramienta permite realizar gráficas cualitativas (mapas temáticos) o cuantitativas (mapas estadísticos), proyectar los mapas ya creados y guardados por el usuario o bien, cargar los mapas que Geointeractiva propone. Al seleccionar Crear mapa estadístico o Crear mapa temático se abre el Menú de Herramientas donde se podrá trabajar la acción deseada. Los mapas que se ofrecen por defecto conforman una parte fundamental del producto ya que aportan una información de base sobre la que podemos observar la interacción del ser humano con el territorio, establecer comparaciones, postular hipótesis de estudio y de proyectos, así como analizar causas y efectos para la adopción final de criterios informados y responsables frente a la realidad que expone la geografía económica y humana.
Aula interactiva
El aula interactiva es un espacio que permite que una escuela o un profesor pueda administrar a los integrantes de una licencia, es decir, alumnos y profesores. En este espacio se pueden añadir fácilmente un listado de alumnos y profesores, otorgar el rol de administrador a estos últimos, así como crear grupos con los integrantes que elija cada administrador. Todo ello con la finalidad de compartir mapas, enviar actividades y en definitiva, compartir contenido que haya sido creado tanto por el profesor como por el alumno. Las licencias individuales, por tanto, no disponen de este espacio.
Juegos
Empieza jugando con los juegos predeterminados o bien créalos tú mismo. Podrás establecer preguntas de capas físicas y políticas de cada uno de los mapas o bien preguntar sobre datos estadísticos procedentes de la herramienta de Mapas estadísticos y temáticos. Existen tres tipos de juegos:
- Arrastrar topónimos y situarlos en el mapa.
- Escribir topónimos.
- Arrastrar datos estadísticos procedentes de las tablas de datos creadas por Geointeractiva o por el usuario.
Goma
Permite eliminar cualquier elemento del mapa generado por el usuario.
Historial de capas
Esta función, alojada en el Menú de Herramientas, muestra en tiempo real el número de capas contenidas en el mapa y permite actuar en dichas capas activando o desactivando su visualización.
Espacios de la app Geointeractiva
El acceso a la app es online (Geointeractiva), bien como botón o como widget incorporado al espacio virtual (como puede ser Moodle) de cualquier centro académico (universidades, escuelas, centros de investigación, etc.). Esta función para aulas virtuales o intranets también facilita el acceso y la integración de la app en el entorno escolar y de trabajo.
Los espacios de la app Geointeractiva se sitúan en la parte derecha de la interfaz de la app, a diferencia de las funcionalidades o herramientas, que se encuentran en la parte izquierda de la interfaz, es decir, en el Menú de Herramientas.
Esquema de herramientas
Aula Interactiva
Este espacio se encuentra en la parte derecha de la interfaz, en el espacio Cuenta, y está pensado para que los usuarios Académicos (profesores y alumnos, grupos de trabajo, etc.) puedan compartir mapas y realizar, por ejemplo, evaluaciones y tareas en grupo. En este espacio también se desplegarán los cursos que comprenda una institución y dentro de cada curso el usuario podrá ver y acceder a los mapas que haya creado y compartido con él un usuario Admin (como un profesor) de su institución.
Los roles de administrador van ligados a este espacio ya que son los usuarios Admin quienes podrán crear y editar grupos (ya sean subgrupos de una clase o clases o grupos enteros), donde incluirán aquellos usuarios que deseen.
Cuenta
Es aquí donde el usuario podrá gestionar las preferencias de la aplicación así como visualizar o modificar su suscripción.
Mapas
Almacena y muestra todos los mapas a los que tu suscripción te da acceso, así como los mapas guardados o compartidos con otros usuarios. El profesor o el profesional, por ejemplo, podrá seleccionar si un mapa lo desea mantener privado en su sesión o si lo desea compartir con sus alumnos o colegas en el Aula Interactiva.
Perfil
Espacio donde editar la información personal del usuario, datos de pago o tipo de suscripción.
Esquema técnico de la app
La base de datos aloja diferentes capas cartográficas, toponímicas y de datos estadísticos en formato Mapbox Vector Tile y JSON, y también almacena los datos de los usuarios así como sus mapas personalizados.
El servidor se ha desarrollado en PHP y hace de intermediario entre el cliente y la base de datos, gestionando las sesiones de cada usuario.
El visor cliente se ha desarrollado en HTML5 y Javascript, y se conecta de forma segura (HTTPS) al servidor de Geointeractiva para descargar las capas que se visualizan en la app cliente.
En la programación de la app se ha potenciado la navegación fluida y la carga rápida de toda la información gráfica y alfanumérica mediante el óptimo desplazamiento por los mapas y un uso suave entre los zooms del visor.
Geointeractiva utiliza la tecnología WebGL como motor de renderización, que permite al usuario visualizar gráficos renderizados por hardware, aumentando considerablemente el rendimiento de la aplicación. Además, la app es compatible con todos los navegadores actuales, sin requerir de ningún plugin o complemento externo. La app se ha desarrollado en HTML5, CSS3 y Javascript, y es compatible con dispositivos móviles y tablets, utilizando las capacidades multitáctiles de los distintos dispositivos.
Los mapas se exportan en formato vectorial (Mapbox Vector Tile); ello los diferencia de los formatos de imágenes (píxeles o mapas de bits) y permiten que la app acelere el tiempo de carga optimizando la interactividad al mapa.
Las bases cartográficas tienen una estructura vectorial en origen que posibilita combinar la precisión gráfica con las diversas variaciones de su escala en función de la cobertura geográfica representada: el mundo, los continentes, los países, las regiones, etc.
La información cartográfica ha sido ajustada, procesada y finalmente compuesta utilizando diversos sistemas de información geográfica (GIS) y también aplicativos específicos de cartografía implementados en programas de dibujo vectorial.
Las bases territoriales genéricas del mapamundi y de todos los continentes se han obtenido a partir de los mapas de dominio público de Natural Earth Data. Todos los datos vectoriales están perfectamente integrados en nuestra aplicación y la escala base utilizada es de 1:10.000.000.
Las bases cartográficas se georreferencian utilizando el sistema geodésico mundial (WGS84) como datum u origen de las coordenadas geográficas, y se reproyectan en cada mapa mediante una variante de la proyección Mercator, la Pseudomercator (EPSG: 3857). Este es el sistema de coordenadas proyectado utilizado para renderizar mapas en la mayoría de aplicaciones cartográficas de visualización web.
La proyección Pseudomercator utiliza el desarrollo esférico de coordenadas elipsoidales, tiene un área de uso que abarca entre los 85.06º Norte y los 85.06º Sur, y cuenta con dos ejes de coordenadas principales: el meridiano de Greenwich y el paralelo del Ecuador. Como toda proyección cilíndrica, permite trazar direcciones Norte-Sur y Este-Oeste siempre como líneas rectas (verticales u horizontales); también permite trazar distancias loxodrómicas (lo que permite trazar y mantener un rumbo constante en la navegación, que aparece como una línea recta en el mapa), y mantener las formas y los ángulos de los diferentes elementos representados en la superficie terrestre.
El contenido gráfico se estructura en diversas capas de información divididas en áreas temáticas: mapas físicos, políticos, temáticos, estadísticos, y como capas opcionales también se pueden visualizar mapas procedentes de bases externas de código abierto como OpenStreetMap, OpenWeatherMap, cartografía de la NASA, Waymarkedtrails, mapas de Design Stamen, etc.
Con la intención de permitirle al usuario una interacción y personalización de los mapas, la app ofrece la posibilidad de importar datos georreferenciados en formato CSV, GPS o GPX para representar un mapa de puntos. Ello le permitirá geolocalizar y representar en los mapas cualquier registro que tenga asignada una coordenada geográfica.
Geointeractiva contiene una base de datos de más de 70.000 topónimos y registros que se actualizan y amplían constantemente. La mayoría de estos datos proceden de la base de datos de GeoNames (www.geonames.org) previa selección, procesamiento e integración por parte del equipo de Geointeractiva, así como de estudios de datos cuantitativos (estadísticas) de instituciones y departamentos gubernamentales, y asociaciones y entes de ámbito local, regional, nacional e internacional.
Usuarios según suscripción
Tipos de usuarios
El usuario Individual puede acceder a todos los mapas de Geointeractiva pero por el momento no puede compartirlos con otros usuarios. (Más adelante, podrá compartirlos con cualquier usuario de Geointeractiva). El usuario Individual Plus puede, además, gestionar roles (admin*) para generar un Aula Interactiva** privada con un límite de tres usuarios en una sesión compartida.
Estas suscripciones responden a cuentas vinculadas de treinta o más usuarios, y están pensadas para colectivos académicos y profesionales. Mientras que el usuario Académico puede habilitar un grupo de hasta treinta usuarios + el profesor, el Académico Plus puede generar tantos usuarios como haya contratado con Geointeractiva, de forma personalizada y a su medida.
- Aula Interactiva: En el espacio Cuenta, los usuarios con una suscripción Académico encontrarán el espacio Aula Interactiva. En este espacio se desplegarán los cursos que su institución comprende y dentro de cada curso podrá ver y acceder a los mapas que haya creado y nombrado cualquier Admin de su institución.
- Admin/Superadmin: Los tipos de administradores se han creado para otorgarle un rol de gestión a las instituciones/entidades que comprendan un grupo de centros. De esta forma pueden escoger y editar qué centros tendrán la opción de usar la app Geointeractiva; Aquellos profesores que deseen generar actividades en el Aula Interactiva podrán seleccionar los usuarios, clases y cursos con los que desee compartir las sesiones en curso o los mapas creados.
Admin & Super admin*: Los tipos de administradores se han creado para otorgarle un rol de gestión a las instituciones/entidades que comprendan grupos de alumnos/profesionales de un centro/colectivo o centros/colectivos de una red. De esta forma pueden seleccionar y habilitar los grupos de alumnos/profesionales o centros/colectivos que podrán usar la app Geointeractiva. Aquellos Admin & Super admin que deseen generar actividades en el Aula Interactiva podrán seleccionar los usuarios, clases, cursos, centros o campus con los que desee compartir las sesiones o los mapas creados.
